浏览器渲染原理

1. 浏览器的渲染流程​

1.1 渲染时间点​

浏览器的网络进程开启线程接收 HTML 文档，产生一个渲染任务并传递给渲染主线程的消息队列，在事件循环机制作用下，渲染主线程取出消息队列中的渲染任务，开启渲染流程

渲染时间点

1.2 渲染流水线​

整个渲染流程分为多个阶段，分别是

  • HTML 解析
  • 样式计算
  • 布局
  • 分层
  • 生成绘制指令
  • 分块
  • 光栅化
  • 画

每个阶段都有明确的输入输出，即上一阶段的输出会成为下一阶段的输入，综上整个渲染流程形成了一套组织严密的生产流水线

渲染进程流水线2

browser-render-full-flow

来自 google 的图：

渲染进程流水线

1.3 Parse 阶段：解析 HTML​

解析过程遇到 CSS 解析 CSS，遇到 JS 解析 JS，为了提高解析效率，浏览器在开始解析前会启动一个预解析线程，率先下载 HTML 中的外部 CSS 和 JS 文件

  • 如果主线程解析到 link 位置，此时外部 CSS 文件还没有下载解析好，主线程不会等待，继续解析后续的 HTML（下载和解析 CSS 的工作在预解析线程中进行）- CSS 不会阻塞 HTML 解析
  • 如果主线程解析到 script 位置，会停止解析 HTML，转而等待 JS 文件下载好，并将全局代码解析执行完成后，才能继续解析 HTML（JS 代码的执行过程可能会修改当前的 DOM 树，故 DOM 树的生成必须暂停）- JS 会阻塞 HTML 解析
tip

如果不想因为 JS 阻塞 HTML 的解析，可以为 script 标签添加 defer 属性或将 script 放在 body 结束标签之前，浏览器会在最后执行 JS 代码，避免阻塞 DOM 构建

最终得到 DOM 树和 CSSOM 树， 浏览器的默认样式、内部样式、外部样式和行内样式均会包含在 CSSOM 树中，树的每个节点都对应 JS 对象

DOM 树（文档对象模型）​

Bytes => Characters => Tokens => Nodes => DOM

  1. 转换 Conversion：浏览器从磁盘或网络中读取 HTML 原始字节，并根据文件的指定编码（如 UTF-8）将它们转换为各个字符
  2. 令牌化/分词 Tokenizing：浏览器根据 HTML 规范将字符串转换为不同令牌（如<html>、<body>）以及用尖括号括起来的其他字符串
  3. 词法处理/语法分析 Lexing：上一步产生的标记被转换为“对象”，从而定义其属性和规则
  4. DOM 构建：由于 HTML 标记定义了不同标签之间的关系，因此创建的对象链接在一个树型数据结构中，并捕获原始标记中定义的父子、兄弟关系

CSSOM 树（CSS 对象模型）​

重复上面 DOM 树流程，针对 CSS

StyleSheetList(样式表集合) => 若干个样式表 CSSStyleSheet => CSSStyleRule => 选择器 + style

样式表分类：

  • 头部<style>样式表
  • 头部<link...>样式表
  • 内联样式表 <div style="color: #fff">
  • 浏览器默认样式表(user agent stylesheet)

除了浏览器默认样式，其他样式 js 都可以操作，比如 内联样式通过 dom.style 更改, 前两个样式可通过 document.styleSheets[0].addRule('div', 'border: 1px solid red')处理

Bytes => Characters => Tokens => Nodes => CSSOM

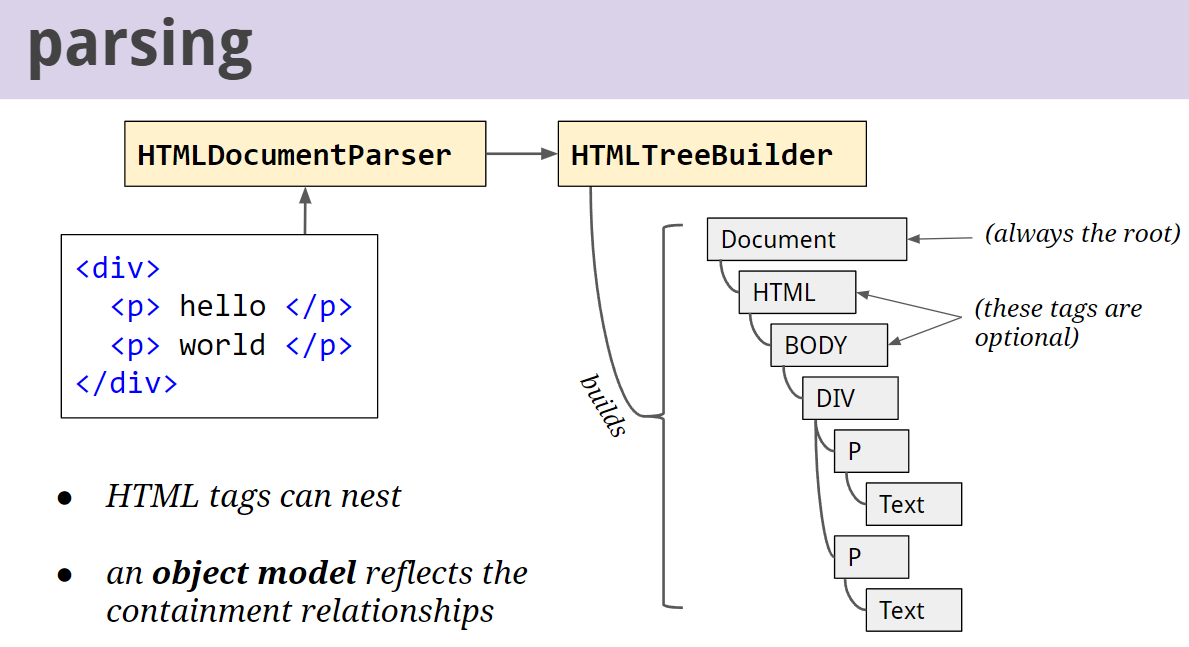

parsing1

https://web.dev/articles/critical-rendering-path/constructing-the-object-model?hl=zh-cn

CSSOM 和 DOM 并行构建，构建 CSSOM 不会阻塞 DOM 构建。因为 JS 可能会操作样式信息，故 CSSOM 会阻塞 JS 执行

虽然 CSSOM 不会阻塞 DOM 构建，但进入下一阶段之前，必须等待 CSSOM 构建完成，即 CSSOM 会阻塞渲染

HTML 解析过程遇到 CSS/JS 代码（次级资源加载）​

一个网页可能会有多个外部资源，如图片、js、css、字体等。主线程在解析 DOM 过程中遇到这些资源后会一一请求

为了加速渲染流程，预加载扫描器（preload scanner）线程并发运行。如果 HTML 中存在 img 或 link 等内容，预加载扫描器会查看 HTML parser 生成的标记，并发送请求到浏览器进程的网络线程获取资源

次级资源加载-css

次级资源加载-css

次级资源加载-js

次级资源加载-js

1.4 Style 阶段：样式计算​

主线程会遍历得到的 DOM 树，依次为树中的每个节点计算出最终的样式，即 Computed Style

样式属性计算过程中，很多预设值会变成绝对值，如 red 会变成 rgb(255, 0, 0), 相对单位会变成绝对单位，em 会变成 px

计算完成后会得到一颗带有样式 DOM 树

CSS 引擎处理样式过程：

  1. 收集、划分和索引所有样式表中存在的样式规则，CSS 引擎会从 style 标签，css 文件及浏览器代理样式中收集所有的样式规则，并为这些规则建立索引，方便后续高效查询
  2. 访问每个元素并找到适用于该元素的所有规则，CSS 引擎遍历 DOM 节点，进行选择器适配，为匹配的节点执行样式设置
  3. 结合层叠规则和其他信息为节点生成最终的计算样式，这些样式值可以通过 window.getComputedStyle() 获取

页面样式多的话，即存在大量 CSS 规则，如果为每一个节点都保存一份样式值，会导致内存消耗过大。故 CSS 引擎通常会创建共享的样式结构，计算样式对象一般有指针指向相同的共享结构

1.5 Layout 阶段: 布局​

布局完成会得到布局树，收集所有可见的 DOM 节点，以及每个节点的所有样式信息

布局阶段会依次遍历 DOM 树的每一个节点，计算每个节点的几何信息，产出可见节点，包含其内容和计算的样式

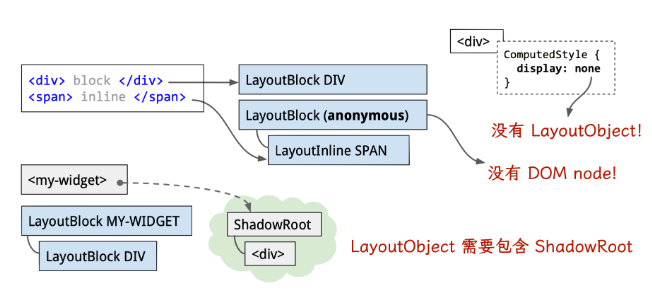

大部分场景下，DOM 树和布局树不是一一对应的：

  • 如某些不可见节点（script、head、meta 等）不会体现在渲染输出中，会被忽略
  • 如 display: none 节点没有几何信息，不会对应生成到布局树
  • 如使用了伪元素选择器，虽然 DOM 树中不存在伪元素节点，但是拥有几何信息最终会生成到布局树中（为伪元素创建 LayoutObject）
  • 匿名行盒和匿名块盒都会导致 DOM 树和布局树无法一一对应（为行内元素创建匿名包含块对应的 LayoutObject）

布局计算​

计算可见节点和其样式后，需要计算它们在设备视口内节点的宽高、相对包含块的位置，这个过程称为自动重排

  1. 根据 CSS 盒模型及视觉格式化模型，计算每个元素的各种生成盒的大小和位置
  2. 计算块级元素、行内元素、浮动元素、各种定位元素的大小和位置
  3. 计算文字，滚动区域的大小和位置
  4. LayoutObject 类型：
    1. 传统的 LayoutObject 节点会把布局运算的结果重新写回布局树中
    2. LayoutNG （Chrome 76 开始启用）节点的输出不可变，会保存在 NGLayoutResult 中，是一个树状结构，相比 LayoutObject 减少很多回溯计算，提高性能

render-tree1

1.6 Layer 阶段: 分层​

主线程会使用一套复杂的策略对整个布局树中进行分层

分层的好处在于，将来某一个层改变后，仅会对该层进行后续处理，提高效率

滚动条、堆叠上下文、transform、opacity 等样式均会影响分层结果，还可以通过 will-change 更大程度影响分层结果

构建 PaintLayer（RenderLayer） 树​

构建完成的 layoutObject 树不可以被拿去显示(不包含绘制顺序 z-index),还有一些复杂情况如 3d 变换，页面滚动等，浏览器会对上一步的节点进行分层处理 - 建立层叠上下文

浏览器根据 CSS 层叠上下文规范，建立层叠上下文

  1. DOM 树的 Document 节点对应的 RenderView 节点
  2. DOM 树的 Document 节点的子节点，即 HTML 节点对应的 RenderBlock 节点
  3. 显式指定 CSS 位置的节点（position 为 absolute 或 fixed）
  4. 具有透明效果的节点
  5. 具有 CSS 3D 属性的节点
  6. 使用 Canvas 元素或者 Video 元素的节点

浏览器遍历 LayoutObject 树的时候，建立了 PaintLayer 树，LayoutObject 和 PaintLayer 不一定一一对应，即每个 LayoutObject 要么和自己的 PaintLayer 关联，要么和拥有 PaintLayer 的第一个祖先元素的 PaintLayer 关联

并非一一对应

构建 cc::Layer 与 display items​

浏览器会继续根据 PaintLayer 树创建 cc::Layer 列表，cc::Layer 是列表状结构，运行在主线程，一个渲染进程内有且只有一个 cc::Layer，代表一个矩形区域内的 UI，layer 里有 DisplayItem 列表，是绘制操作的列表，包含实际的 paint op 指令。将页面分层，可以让一个图层独立于其他的图层进行变换和光栅化处理

  • 合成更新（Compositing update）
    • 依据 PaintLayer 决定分层
    • 这个策略被称为 CompositeBeforePaint，未来会被 CompositeAfterPaint 替代
  • PrePaint
    • PaintInvalidator 进行失效检查，找出需要绘制的 display items
    • 构建 paint property 树，使动画、页面滚动，clip 等变化仅在合成线程运行，提高性能

1.7 Pre-Paint 阶段：生成绘制指令​

主线程会为每个层单独产生绘制指令集，用于描述这一层的内容该如何画出来

DisplayItem 列表准备好后，渲染主线程会给合成线程发送commit消息，即将每个图层的绘制信息提交给合成线程，剩余工作将由合成线程完成(渲染主线程任务至此告一段落)

1.8 Tiling 阶段：分块​

合成线程先对每个图层进行分块，将其划分为更多的小区域，再从线程池中拿取多个线程来分块工作

分块的原因：

考虑到视口大小，当页面非常大的时候，要滑动很长时间，这样一次性全部绘制是十分浪费性能的，因此需要将图层分块，进而加速页面首屏展示

browser-render-tiling

1.9 Raster 阶段: 光栅化​

合成线程将块信息交给 GPU 进程，将每个块变成位图（像素信息-像素点、颜色等），GPU 进程会开启多个线程完成光珊瑚，且优先处理靠近视口的块

browser-render-raster browser-render-raster2

1.10 画​

合成线程拿到每个层、每个块的位图后，生成一个个 quad 指引信息

指引会标识出每个位图应该画到屏幕的哪个位置（如考虑旋转、缩放等变形）

变形发生在合成线程，与渲染主线程无关（即 transform 高效率的本质）

合成线程把 quad 提交给 GPU 进程，由 GPU 进程产生系统调用，提交给 GPU 硬件，完成最终的屏幕成像

browser-render-draw

2. 浏览器渲染性能优化​

我们在修改元素几何信息时，实际修改的是 CSSOM 或 DOM

browser-render-full-flow

2.1 reflow​

重排对应浏览器渲染过程中的 Layout, 其本质是重新计算 layout 树

为了避免连续多次操作导致布局树反复计算，浏览器会合并这些操作，当 js 代码全部完成后再进行统一计算，即改动属性造成的 reflow 是异步完成的，这也就导致了，在 js 获取布局属性时，可能会造成无法获取到最新布局信息的问题。为了解决这个问题浏览器便有了使用 js 获取属性时产生一个同步任务会立即 reflow 的机制（设置属性异步，读取属性同步）

2.2 repaint​

重绘对应浏览器渲染过程中的 Paint, 其本质是重新根据分层信息计算绘制指令

改变可见样式后小重新计算，就会触发 repaint

元素的布局信息也属于可见样式，从上面的流程图中我们可以发现 Layout 改变一定会触发 Paint，即重排一定会触发重绘

更具体的内容请参考这篇总结 浏览器的重排和重绘
